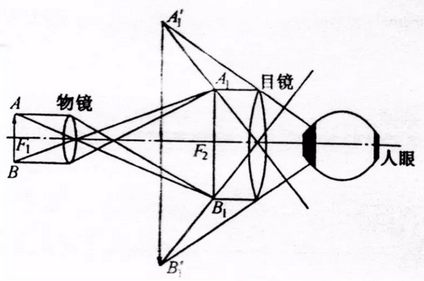

金相顯微鏡放大原理

　　金相顯微鏡是由兩塊透鏡（物鏡和目鏡）組成，并借助物鏡、目鏡兩次放大，使物體得到較高的倍數。放大率與物鏡和目鏡的焦距乘積成反比。

金相顯微鏡的光學系統

物鏡＋目鏡＋照明系統＋光欄＋濾色片

　　1、物鏡：顯微鏡成像質量主要決定于物鏡的優劣，因此它是顯微鏡中的最重要光學零件。

　　2、物鏡的分辨率：是指將試樣上的細微組織構成清晰可分的能力。

　?。?、象差：一般實用光束均要有一定寬度，而且物體的發光點也不可能全部都用在光軸上，對不同波長的光折射率也不相同。因此，實際的光學系統與近軸光學系統所得圖像有所偏差。

　?。础⒛跨R：是將物鏡放大的中間象再次放大。

　?。?、放大倍數=物鏡放大倍數×目鏡放大倍數。

　?。?、觀察：為了保證在聚焦過程中物鏡不觸及試樣的操作次序是先調節粗動螺絲使物鏡接近試樣，再通過目鏡觀察試樣時用微動螺絲進行調節。

金相顯微組織檢驗方法

　　1、試樣的侵蝕一般情況下顯示組織用4%硝酸酒精溶液侵蝕。

　　2、在顯微鏡下觀察鐵素體為均勻明亮的多邊形晶粒。

　　3、滲碳體不會被硝酸酒精溶液腐蝕，所以在顯微鏡下顯示白亮顏色。

　　4、珠光體在高倍顯微鏡下可以看到是條狀滲碳體分布于鐵素體機體上，在低倍顯微鏡下呈片層狀特征.。

金相顯微鏡的操作

　　 1、 操作者必須充分了解儀器設備的結構原理，使用方法，嚴守操作規程；

　　 2、操作時雙手要干凈，試樣觀察面應用酒精清洗并吹干；

　　 3、操作顯微鏡時，多鏡頭要輕拿輕放，不用的鏡頭應隨時放入盒中，不能用手觸摸鏡頭；

　　 4、調整焦距時，應先輕輕轉動粗調，使物鏡和觀察面盡量靠近，并從目鏡對焦，然后輕輕轉動微調，直到調節成像清晰為止。在調節中必須避免物鏡和試樣磨面碰撞，損壞鏡頭；

　　5、顯微鏡使用完畢后，應及時將物鏡、目鏡卸下，放入盒中，最后切斷電源。

金相顯微鏡的維護

　　1、金相顯微鏡的工作地點必須干燥、少塵、少震動，不應放在陰暗潮濕的地方，也不應受陽光暴曬；

　　2、不宜靠近揮發性、腐蝕性等化學藥品，以免造成腐蝕環境；

　　3、在顯微鏡工作時，樣品上的殘留液體、油污必須去凈，如不慎沾污鏡頭，應立即擦凈；

　　4、機械部分不要隨意拆卸，以保證正常運轉。

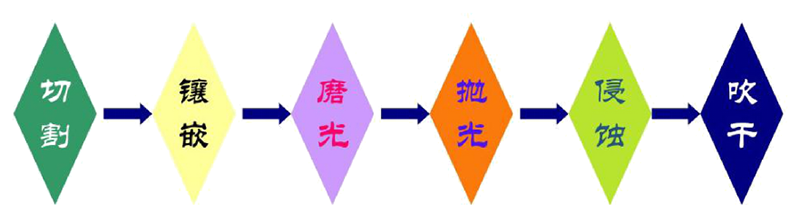

金相試樣的制備

　　金相試樣制備是通過切割、研磨、拋光等步驟使金屬材料成為具備金相觀察所要求的過程。

　　金相試樣截取的方向、部位及數量應根據金屬制造的方法、檢驗的目的、技術條件或雙方協議的規定選擇有代表性的部位進行截取。

金相試樣切割機

最大切割截面：50x50mm

砂輪片規格：300x2x32mm

轉速：2800r/min

電動機：Y90L-2，2.6kW，380V，50Hz

外形尺寸：740x465x390mm

金相試樣鑲嵌機

試樣壓制規格：Ф22、Ф30、Ф45x15mm

加熱器規格：650W,220V,50Hz

外形尺寸：340x260x430mm

金相試樣拋光機

拋盤直徑：220mm

轉速：1400r/min 900r/min（定制）

電源：220v 50Hz 380v 50Hz（定制）
